2-4   MG系列─微小型滚珠线性滑轨
2-4-1  MGN系列小型线性滑轨之特点
1. 体积小、轻量化，特别适合小型化设备使用。
2.滑块、滑轨材质为不锈钢。不锈钢材质之线性滑轨，包含滑块、滑轨及其它金属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。
3. 采用哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。
4. 有钢珠保持器设计，在精度允许下具备互换性。

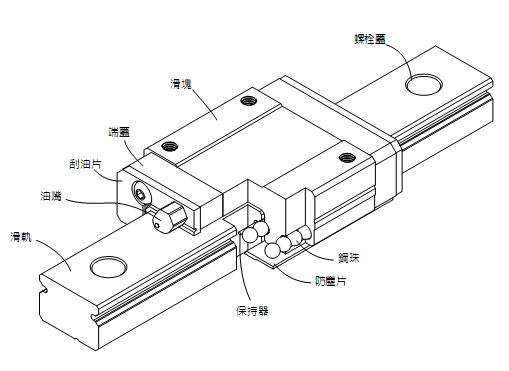

2-4-2 MGN系列本体结构


滚动循环系统：滑块、滑轨、端盖、钢珠、保持器

润滑系统：MGN15端盖侧附有油嘴，提供客户注油，而MGN7、9 、12 则
於端盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。

防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。

2-4-3 MGW小型宽幅线性滑轨之特点
1. 加宽滑轨之设计大幅提升力矩负荷能力，可单轴使用。
2. 哥德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。
3. 滑块装有微小型保持钢丝，取下滑块钢珠也不会脱落。
4. 滑轨、滑块及所有金属配件均

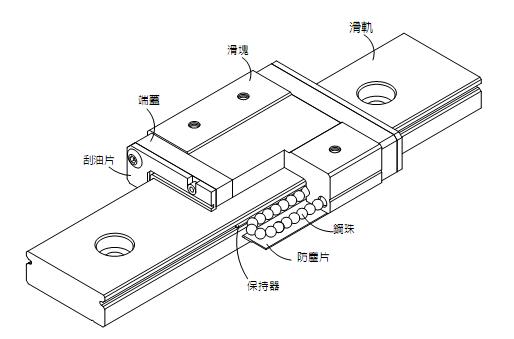

2-4-4 MGW系列本体结构
滑轨
滑块
端盖
刮油片
钢珠
防尘片
保持器

滚动循环系统：滑块、滑轨、端盖、钢珠、保持器

润滑系统：MGＷ15端盖附有油嘴，提供客户注油，而MGW7、9 、12 则於盖侧预留注油孔，可将油或油脂打入滑块内部以润滑。

防尘系统：刮油片、防尘片(9,12,15规格选配)、螺栓盖(12,15规格)。

2-4-5 应用范围
MGN/MGW系列应用范围包括:半导体製造设备、印刷电路板IC组装设备、医疗设备、机器手臂、精密量测仪器、办公室自动化设备、其它小型直线滑动装置。

2-4-6 产品规格型号
非互换性型及互换性型两种直线导轨，两者规格尺寸相同，主要差异点在於互换性型之滑块、滑轨可单出互换使用，较便利，但其组合精度无 HIWIN在製造上有良好的尺寸控制及严格的品质要求，互换性型之组合精度目前已达到一定的水准，对不需配对安装线性滑轨的客户而言，是一项很好的选择。产品型号主要标明系列、尺寸、型式、精度等级、预压等规格要求，以利订货时双方对产品的确认。
