2-8   滚柱式RG系列─滚柱型线性滑轨
2-8-1 RG系列线性滑轨特点

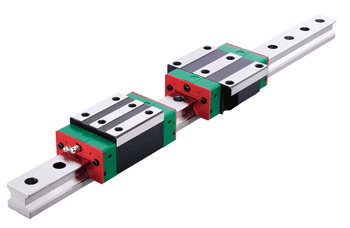

RG系列线性滑轨以滚柱型滚动体取代了钢珠，為实现超高刚性与超重负荷能力而设计；透过滚动体与滑轨与滑块的线接触方式，让滚动体在承受高负荷时仅仅形成微量的弹性变形，更藉由45度的接触角度的设计，让整体线性滑轨达到四方向等高刚性、等高负荷能力的特性表现。透过超高刚性的实现，可大幅提升加工精度，达到高精度的诉求；由於超重负荷的特性，进而延长线性滑轨的使用寿命。非常适合高速自动化產业机械及高刚性需求的设备使用。
(1) 最佳化设计
RG系列线性滑轨的迴流模组已取得多国专利，确保滚柱型滚动体可顺畅地进行无限循环滚动。并利用先进有限元素法进行结构应力分析，求出滑块与滑轨结构的最佳化设计。
(2) 四方向皆具有超高刚性
RG系列线性滑轨以滚柱型滚动体取代了滚珠，藉由滚柱与滑轨与滑块的线接触方式，滚柱在承受高负载时仅仅形成微量的弹性变形，不仅可大幅提升线性滑轨的刚性值，更能维持高精度的加工。右图為等体积的直径变化量滚珠与滚柱的刚性表现。
(3) 四方向皆具有超重负载能力
RG系列线性滑轨採用DB(45°-45°)组合，能承受上下和左右方向的负荷，让线性滑轨具有超高负载能力。在相同工作负荷的要求下，RG线轨相较於滚珠型线轨可有较小的体积，即可均
(4) 延长寿命
RG系列线性滑轨是以ISO规范(ISO14728-1)為基準来制定基本动额定负荷，该基本动额定负荷係以额定寿命100公里计算之。线性滑轨的寿命会因实际承受工作负荷而不同，滚柱型线性滑轨的寿命计算可依选用线性滑轨的基本动额定负荷及工作负荷推算出使用寿命。

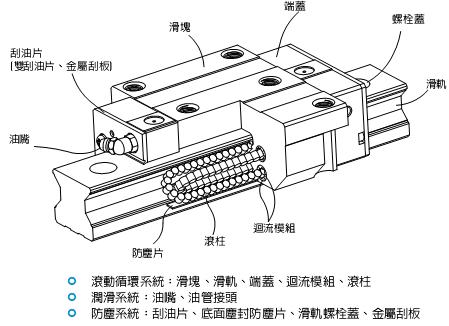

2-8-2 RG本体结构

2-8-3 產品规格说明
RG系列分為非互换性及互换性型两种线性滑轨，两者规格尺寸相同，主要差异点在於互换性型之滑块、滑轨可单独互换使用，较便利，但其组合精度无 H互换性型之组合精度目前已达到一定的水準，对不需配对安装线性滑轨的客户而言，是一项便利的选择。线性滑轨的產品规格型号主要标明线性滑轨尺寸、型式、精度等级、预压等规格要求，以利订货时双方对產品的确认。
(1) 非互换性线性滑轨產品型号

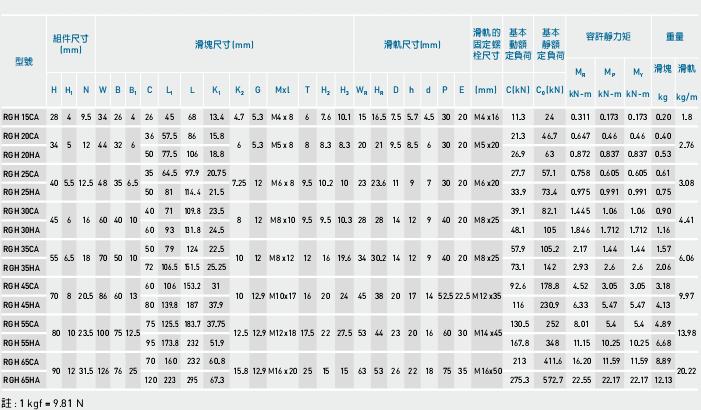

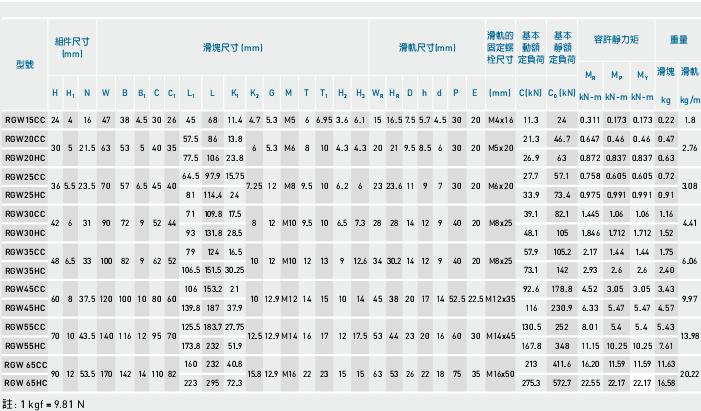

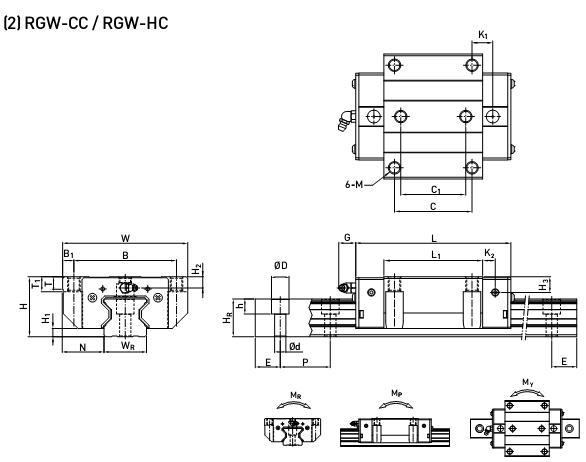

2-8-13 RG系列线性滑轨尺寸表

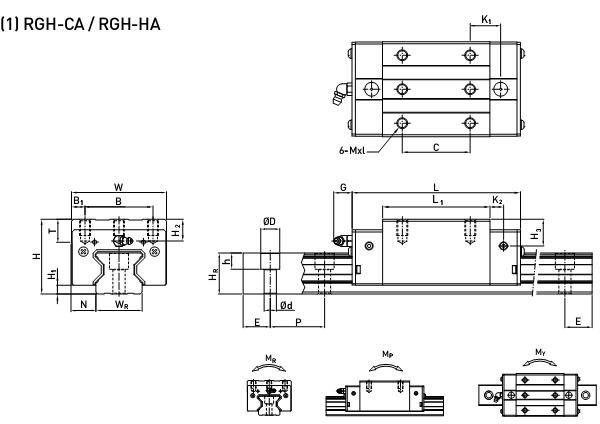

 (1) RGH-CA / RGH-HA
