3.2 螺帽型式

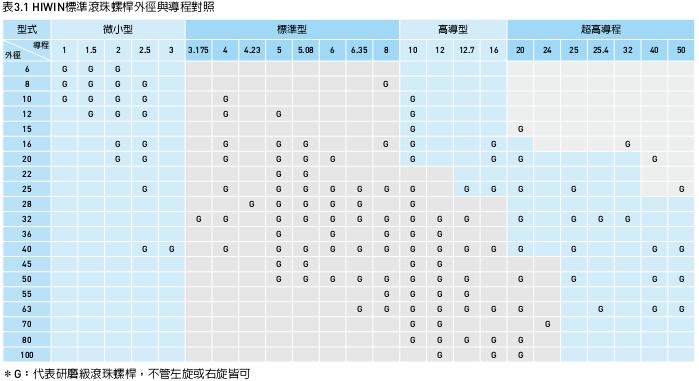

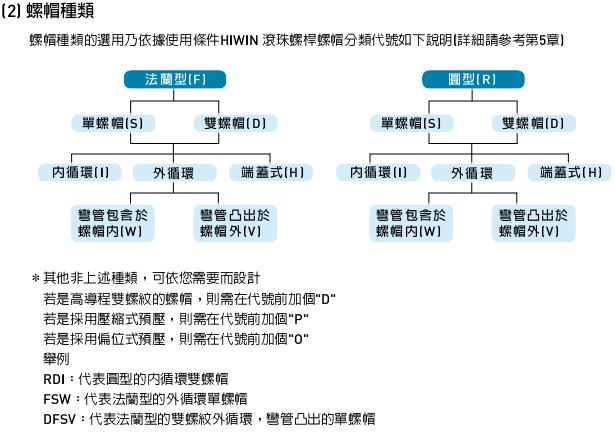

(1) 循环设计的种类

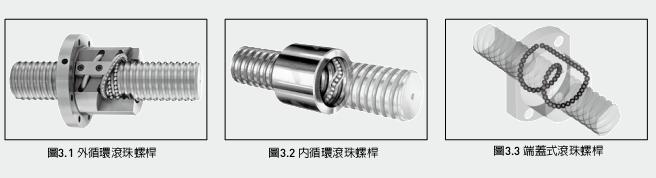

H 滚珠螺桿基本上有3种循环设计。第一种称為外循环滚珠螺桿其為螺桿、螺帽、钢珠、弯管及固定块组合而成。而钢珠介於螺桿与螺帽之中，钢珠的循环乃经由弯管的连接，使其得以在螺帽上迴流；而弯管则装置在螺帽外部此种型态称為外循环滚珠螺桿，如图3.1。
第二种称為内循环滚珠螺桿為螺桿、螺帽、钢珠及迴流盖所组成。钢珠採以单圈循环。以迴流盖跨越连接两相邻珠槽，连接构成一个单一封闭迴流路径；由於迴流盖组装在螺帽内部，所以称之為内循环滚珠螺桿，如图3.2。
第三种称為端盖式滚珠螺桿，如图3.3，其基本迴流系统的设计与外循环滚珠螺桿，如图3.4类似，而主要的差别在於螺帽上加工一贯穿孔作為钢珠迴流。此一设计使得钢珠得以行经整个螺帽的前后二端。由於在所有珠槽上都佈满有效钢珠因此在相同的动负荷下，螺帽长度较传统设计為短。

3.3 轴端肩部参考尺寸
◆ 安装方式：
轴承安装方式决定滚珠螺桿的刚性、临界转速、挫屈负荷。

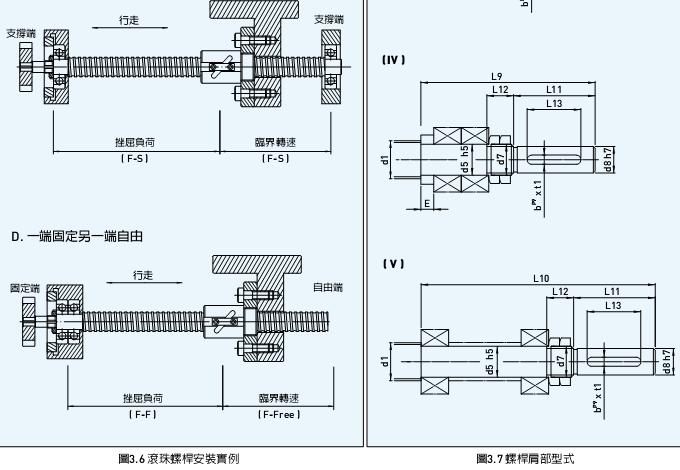

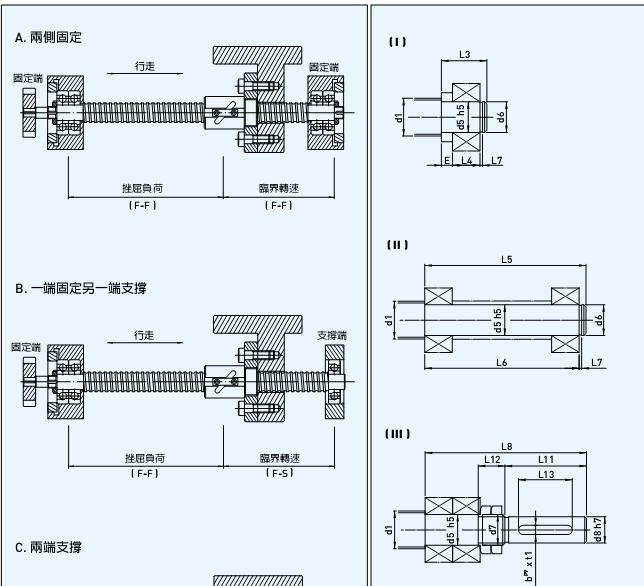

安装方式的设计须小心仔细考虑。其基本安装方式，如图3.6所示。
◆ 螺桿肩部型式：

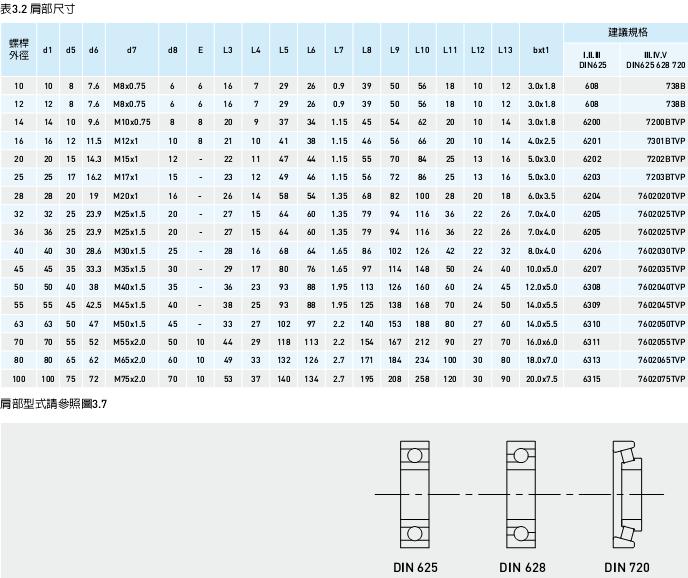

常用肩部，如图3.7所示型式，而建议尺寸及轴承选用型号，如表3.2所示。
