H线性滑轨尺寸表EG系列一

首页 > 新闻中心 > 技术资料    发布时间：2014/1/15 9:22:45 点击量：

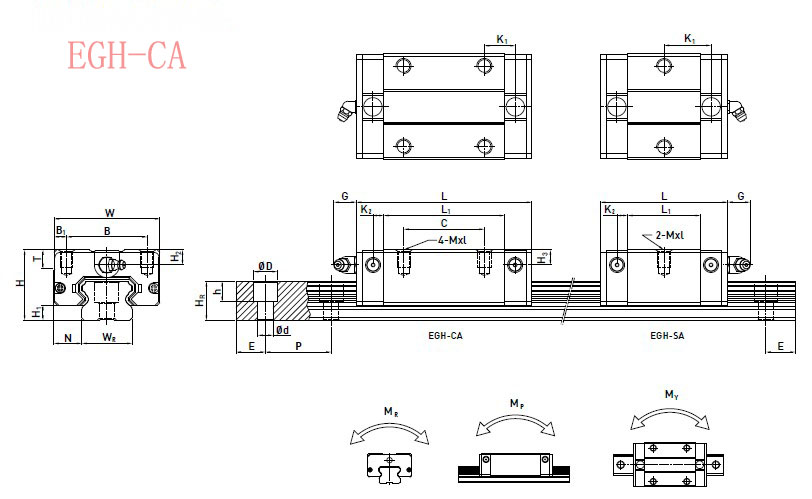

以上为H线性滑轨EG系列一，组件尺寸、滑轨尺寸、滑轨尺寸单位为毫米（mm)；  螺栓1：滑轨的固定螺栓尺寸，单位为毫米（mm）；



动荷2：基本动额定负荷，单位：C(kN)；    静荷3：基本静额定负荷，单位：C0(kN)；   滑块重量单位：kg，滑轨重量单位：kg/m。




  型号 EGH15CA EGH20CA EGH25CA EGH30CA EGH35CA

组件

尺寸

 H 24 28 33 42 48
H1 4.5 6 7 10 11
N 9.5 11 12.5 16 18

滑轨

尺寸

 W 34 42 48 60 70
B 26 32 35 40 50
B1 4 5 6.5 10 10
C 26 32 35 40 50
L1 39.8 48.1 59 70.1 78
L 56.8 69.1 82.6 98.1 108
K1 10.15 12.3 16.15 21.05 20
K2 3.5 4.15 4.55 6 7
G 5.7 12 12 12 12
M*L M4*6 M5*7 M6*9 M8*12 M8*12
T 6 7.5 8 9 10
H2 5.6 6 8 8 8.5
H3 6 6 8 9 8.5

滑轨

尺寸

 WR 15 20 23 28 34
HR 12.5 15.5 18 23 27.5
D 6 9.5 11 11 14
h 4.5 8.5 9 9 12
d 3.5 6 7 7 9
P 60 60 60 80 80
E 20 20 20 20 20
螺栓1   M3*16 M5*16 M6*20 M6*25 M8*25
动荷2   7.83 10.31 16.27 23.70 33.35
静荷3   16.19 21.13 32.40 47.46 64.84

容许

静力

矩

 MR 0.13 0.22 0.38 0.68 0.98
MP 0.10 0.16 0.32 0.55 0.69
MY 0.10 0.16 0.32 0.55 0.69
重量 滑块 0.15 0.24 0.41 0.76 1.13
滑轨 1.25 2.08 2.67 4.35 6.14
