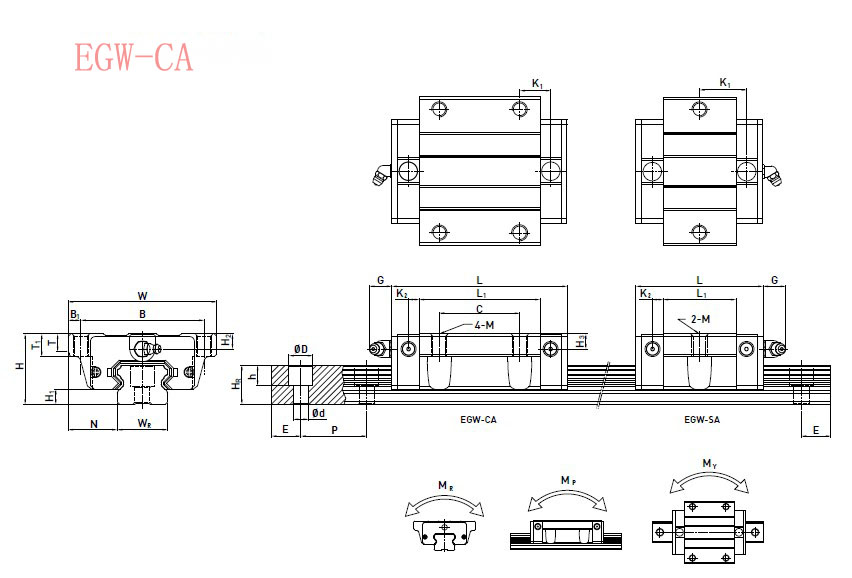

以上为H线性滑轨EG系列二,组件尺寸、滑轨尺寸、滑轨尺寸单位为毫米(mm); 螺栓1:滑轨的固定螺栓尺寸,单位为毫米(mm); 动荷2:基本动额定负荷,单位:C(kN); 静荷3:基本静额定负荷,单位:C0(kN); 滑块重量单位:kg,滑轨重量单位:kg/m。
型号 EGW15CA EGW20CA EGW25CA EGW30CA EGW35CA 组件
尺寸
H 24 28 33 42 48 H1 4.5 6 7 10 11 N 18.5 19.5 25 31 33 滑块
尺寸
W 52 59 73 90 100 B 41 49 60 72 82 B1 5.5 5 6.5 72 82 C 26 32 35 40 50 L1 39.8 48.1 59 70.1 78 L 56.8 69.1 82.6 98.1 108 K1 10.15 12.3 16.15 21.05 20 K2 3.5 4.15 4.55 6 7 G 5.7 12 12 12 12 M M5 M6 M8 M10 M10 T 5 7 7.5 7 10 T1 7 9 10 10 13 H2 5.6 6 8 8 8.5 H3 6 6 8 9 8.5 滑轨
尺寸
WR 15 20 23 28 34 HR 12.5 15.5 18 23 27.5 D 6 9.5 11 11 14 h 4.5 8.5 9 9 12 d 3.5 6 7 7 9 P 60 60 60 80 80 E 20 20 20 20 20 螺栓1 M3*16 M5*16 M6*20 M6*25 M8*25 动荷2 7.86 10.31 16.27 23.70 33.35 静荷3 16.19 21.13 32.40 47.46 64.84 容许
静力
矩
MR 0.13 0.22 0.38 0.68 0.98 MP 0.10 0.16 0.32 0.55 0.69 MY 0.10 0.16 0.32 0.55 0.69 重量 滑块 0.21 0.32 0.59 1.04 1.45 滑轨 1.25 2.08 2.67 4.35 6.14
