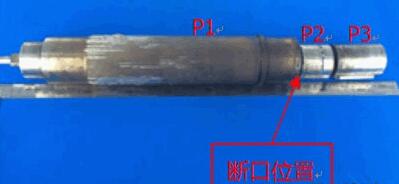

失效件为汽车电机轴，材质为42CrMo，热处理工艺为调质处理，机加工顺序为车、磨、铣。该电机轴在使用4年左右，轴承损坏并更换过轴承，更换轴承后使用一段时间发生断轴，断面正好与轴承背面贴平。如图1所示，断裂位置位于P1和P2之间，P2和P3本为一体，厂家已将P2、P3之间部分锯切掉，此部分距离断口较远，不影响断轴原因分析。

一般轴颈补焊过程中要遵循的以下原则：

　　综上，电机轴失效原因为补焊位置存在较大热应力，且易应力集中的轴肩过渡圆角位置存在表面缺陷，受扭力作用条件下在表面缺口缺陷位置疲劳起源开裂，导致电机轴扭转疲劳失效。

　　电机轴失效的原因为轴颈位置补焊后存在较大的热应力，轴肩过渡圆角位置存在未焊合的缺口，加上轴肩过渡圆角属于易应力集中位置，在扭力作用下未焊合的缺口成为疲劳源，最终导致扭转疲劳断裂失效。
